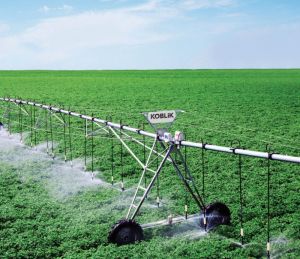

Круговая система KOBLiK

Круговые дождевальные установки KOBLiK предлагают разнообразные длины пролета, что позволяет оптимально подстраивать оборудование под размеры вашего поля. Расстояние между спринклерами, называемое шагом расстановки, играет ключевую роль в равномерности распределения воды. Важно отметить, что чем меньше шаг между спринклерами, тем более равномерно будет распределяться вода по полю, при условии правильной установки оборудования.

Однако наиболее значительное влияние на равномерность орошения оказывает именно схема размещения дождевальных устройств на обрабатываемой территории. Увеличение интервалов между установками, вместе с соответствующим охватом форсунками, может обеспечить максимальное покрытие и улучшить впитываемость, предотвращая при этом скопление воды на поверхности. Это особенно важно при работе с овощными культурами.

Доступные шаги:

• 2.9 м (стандартный)
• 1.9 м
• 0.96 м
• 1.4 м

Стандартная толщина стенки трубы составляет 2.8 мм, также доступен вариант толщины 3 мм.

Особенности:

• Крепление с использованием шарового шарнирного соединения (ковкая сталь):

Обеспечивает компенсацию значительных уклонов и кручения.
При падении одного пролета не происходит падение следующего.
Упрощает замену соединений.

• Надежная конструкция с V-образным расположением уголков для оптимального распределения нагрузок.
• Уголки из профиля 50x50x5 мм.

Для минимизации нагрузки на трубу к ней приварены кронштейны, занимающие половину диаметра.

• Шпрингельные растяжки из высокопрочной стали с горячековаными головками с обеих сторон.
• Промежуточные трубы одинаковых симметричных секций для быстрой сборки.
• Трапециевидные усиливающие пластины для повышения прочности конструкции.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Башня спроектирована таким образом, чтобы выдерживать нагрузку, создаваемую на уклонах.

Основные характеристики:

• Опорные стойки башни изготовлены из четырех уголков размером 75 х 75 х 8 мм, что обеспечивает высокую прочность конструкции.
• Соединение опорных стоек осуществляется с помощью трех горизонтальных уголков, что дополнительно укрепляет конструкцию, особенно на сложных рельефах.
• На углах башни установлены трапециевидные усилительные пластины, которые повышают устойчивость и надежность.
• Для повышения стабильности между шпренгелями и трубами, работающими на растяжение, предусмотрены поперечные стабилизаторы, что значительно улучшает общую устойчивость башни.

Двигатели
Мощные двигатели круговой системы KOBLiK обеспечивают высокую надежность с коэффициентом полезного действия (КПД) 95%. Это позволяет использовать компактные генераторы и кабели меньшего сечения, что значительно упрощает установку и эксплуатацию.

Редукторы

Редукторы, изготовленные из высокопрочной стали, предназначены для работы в любых условиях, обеспечивая долговечность и надежность.

Универсальное соединение

• Материал: Изготовлено из алюминиевого сплава.
• Демпфер: Оснащено полиуретановым звездочковым демпфером повышенной прочности.
• Условия эксплуатации: Разработано для жестких условий, не требует смазки.

Вал приводной

Приводной вал квадратного профиля изготовлен из высокопрочной стали и полностью защищен пластиковым кожухом, что обеспечивает безопасность и защиту от пыли и влаги.

Колеса

Колеса выполнены из горячеоцинкованной стали и оснащены шинами повышенной проходимости, что делает их идеальными для тяжелых полевых работ.

• Профиль грунтозацепов: Высокий (40 мм) для надежного сцепления даже на мягком грунте.
• Количество грунтозацепов: 40 штук для максимальной устойчивости.
• Самоочистка: Открытый участок в центре протектора облегчает самоочистку.
• Протектор: Крупный, что обеспечивает равномерное изнашивание.

Панели управления

Панели управления KOBLiK базируются на многолетнем опыте в машиностроении для сельского хозяйства и учитывают потребности клиентов. Каждая панель, будь то простая аналоговая система или продвинутая цифровая, обеспечивает удобное ручное или автоматическое управление дождевальными установками.

Опции:

• Запуск и остановка по давлению.
• Автоматический реверс и остановка.
• Управление концевым водометом.

Особенности:

• Корпусы из окрашенной стали для максимальной защиты.
• 10-дюймовый жидкокристаллический сенсорный дисплей.
• Главный переключатель включения/выключения.

Системы орошения KOBLiK предлагают полный ассортимент спринклеров, включая фиксированные и ротационные модели, что позволяет эффективно адаптироваться к различным типам рельефа, культурам и погодным условиям. Спринклеры функционируют при низком давлении, обеспечивая равномерное распределение воды и снижая затраты за счет эффективного использования ресурсов. Это минимизирует потери воды, вызванные испарением, уносом ветром и поверхностным стоком.

Фиксированные спринклеры

Фиксированные спринклеры обеспечивают высокую эффективность, особенно на песчаных почвах. Они работают при низком давлении (от 0,4 до 1,4 бар) и имеют диаметр зоны орошения от 6 до 16 метров, в зависимости от рабочего давления и высоты установки.

Ротационные спринклеры

Ротационные спринклеры обеспечивают высокоэффективное орошение, идеально подходя для средних и тяжелых почв. Их вращающееся действие позволяет разбрызгивать воду на большие расстояния, создавая зону орошения диаметром от 10 до 20 метров.

• Особенности форсунок
• Спецкомплект «Сухой след»: Устанавливается с каждой стороны башни и предотвращает попадание воды на колеса, что исключает скольжение и уплотнение почвы.
• Увеличенный диаметр зоны орошения: Возможность разработки спринклеров под заказ с индивидуальными параметрами для решения конкретных задач.
• Устранение потерь на снос ветром: Благодаря специальной конструкции форсунки, которая использует меньшие углы траектории и крупные капли.
• Поддержание постоянного давления: Регулировка давления позволяет поддерживать оптимальные параметры даже на участках с перепадом высот.

Методы применения

При выборе комплекта форсунок учитываются климат, тип почвы, фактический урожай и рельеф.

• Равномерность полива: Обеспечивается за счет точных компьютеризированных разбрызгивателей.
• Форсунки низкого давления: Работают при давлении всего 0,4 бар, что способствует экономии энергии.
• Эффективность полива: Может достигать 95% в зависимости от конструкции спринклеров.
• Дополнительные варианты спринклеров: Включают конечные водометы, капельные разбрызгиватели и оборудование для внесения химикатов и удобрений.

Основные технические данные

СПРИНКЛЕРЫ KOMET

• Распределение воды: Эти спринклеры реагируют на минимальное давление и поток воды, обеспечивая превосходную равномерность распыления по всей длине. Это гарантирует, что каждый участок поля получает необходимое количество влаги.
• Дефлектор KOMET: Обеспечивает постоянный размер капель при любом расходе воды. Особая конфигурация канавок в сочетании с уникальной формой поверхности позволяет добиться оптимальной работы системы.

СПРИНКЛЕРЫ NELSON

• Вращающиеся капельные форсунки: Они обеспечивают максимальную дистанцию разбрызгивания, минимизируя среднюю скорость полива. Это увеличивает время удержания воды на поверхности и снижает её сток благодаря вариативным схемам подачи.
• Регулировка давления: Система устойчива к образованию пробок и предлагает широкий диапазон значений расхода, что делает её универсальным решением для различных условий эксплуатации.

СПРИНКЛЕРЫ SENNINGER

• Универсальная платформа для круговых оросительных установок: Простая конструкция насадки, единое основание и кронштейн обеспечивают легкость установки и эксплуатации.
• Подвесной манометр: Доступен в диапазонах от 0 до 200 КПа (0-2 бар) и от 0 до 410 КПа (0-4,1 бар). Глицериновый манометр диаметром 6,35 см обеспечивает большой диаметр охвата и сверхнизкую интенсивность полива, что позволяет точно контролировать давление в системе.

Трубы для коррозионноактивной воды

В условиях дефицита чистой воды для орошения, важнейшим аспектом является коррозионная стойкость труб дождевальных установок. KOBLIK GROUP предлагает два типа антикоррозийных труб, разработанных специально для этих целей.

Основные преимущества:

• Подходят для самых тяжелых условий эксплуатации
• Изготовлены из горячецинкованной стали
• Совместимы с большинством существующих установок на рынке

Тонкостенная специальная несущая труба

Особенности:

• Горячецинкованная сталь как внутри, так и снаружи для дополнительной защиты
• Внутреннее покрытие из высокоплотного PET (высокомолекулярный, износостойкий) толщиной 3,94 мм
• Отсутствие стыков между пролетами благодаря технологии формованных фланцев
• Выходной патрубок из специального высокопрочного полимера для подключения к форсункам
• Уникальная система полиэтиленовых грузов на форсунках
• Процесс цинкования соответствует стандартам EN ISO 1461 и ASTM 123

1. Выбор шин:

• Доступные размеры: радиус от 571 до 965 мм и ширина от 279 до 429,3 мм.
• Подбор шин в зависимости от специфических потребностей.

2. Защитный кожух двигателя:

• Универсальный кожух для всех трёхфазных центральных приводных электродвигателей с винтовой передачей.
• Эффективная защита от влаги и пыли (не подходит для двигателей с червячной передачей).

3. Системы остановки и реверса:

• Автоматизированные функции для точной остановки или реверса в конце поля.
• Подходит для круговых и фронтальных оросительных установок.

4. Разнообразие конструкций тяговых тележек:

• Стандартные тележки: клиренс 3,5 м.
• Низкопрофильные тележки: клиренс 2,5 м.
• Высокопрофильные тележки: клиренс 4 м.
• Сверхвысокопрофильные тележки: клиренс от 4,9 до 5 м.

Учтите, что фактический клиренс зависит от условий эксплуатации.

5. Обслуживание и пуско-наладка:

• Пуско-наладочные работы:

• Обучение персонала:

При необходимости предлагается обучение персонала заказчика для снижения рисков ненормативного использования техники и повышения результативности её применения с учетом специфики предприятия и агротехнических операций.

• Специальное обучение для других систем:

6. Гарантия:

• 2 года на электрические и механические системы.
• 5 лет на оцинкованные трубы и металлоконструкции.
• 25 лет на трубы от сквозной коррозии.
• Возможность расширенной гарантии до 10 лет.

Для получения дополнительной информации свяжитесь с нашим региональным менеджером.
